Tabelas e Medidas - Perfis de Aço

AÇO LAMINADO -EQUIVALÊNCIA PARA VIGAS E COLUNAS

TABELA DE EQUIVALÊNCIA PARA VIGAS
PERFIS LAMINADOS (ASTM) PERFIS SOLDADOS
ABAS PARALELASABAS INCLINADAS ELETROSSOLDADOSSOLDADOS
mm x Kg/mpol. x lb/ftpol. x Kg/mmm x Kg/mmm x Kg/m

PERFIS I
W 150 x 13,0W 6 x 8,5

VE 150 x 11VS 150 x 15
W 150 x 18,0W 6 x 12
I 6 x 18,6 / I 6 x 22,0
VEE 150 x 18VS 150 x 18 / VS 150 x 19
VS 150 x 20 / VS 150 x 21
W 200 x 15,0W 8 x 10
I 6 x 18,6 / I 6 x 22,0
VE 200 x 14VS 200 x 17
W 200 x 19,3W 8 x 13
I 6 x 22,0
 VS 200 x 19 / VS 200 x 20
VS 200 x 21
W 200 x 22,5W 8 x 15
I 8 x 27,4
 VS 200 x 22 / VS 200 x 23
VS 200 x 24
W 200 x 26,6W 8 x 18
I 8 x 27,4 / I 8 x 30,5
VEE 200 x 26VS 200 x 25 / VS 200 x 26
VS 200 x 27 / VS 200 x 28
W 200 x 31,3W 8 x 21

 VS 200 x 30
W 250 x 17,9W 10 x 12

VE 250 x 19
W 250 x 22,3W 10 x 15
I 8 x 27,4 / I 8 x 30,5
 VS 250 x 21 / VS 250 x 23
W 250 x 25,3W 10 x 17
I 8 x 27,4 / I 8 x 30,5
 VS 250 x 24 / VS 250 x 25
VS 250 x 26 / VS 250 x 27
W 250 x 28,4W 10 x 19
I 8 x 30,5
 VS 250 x 28 / VS 250 x 29
VS 250 x 30 / VS 250 x 31
W 250 x 32,7W 10 x 22
I 10 x 37,7
VEE 250 x 35VS 250 x 32 / VS 250 x 33
VS 250 x 35 / VS 250 x 37
VS 250 x 38
W 250 x 38,5W 10 x 26
I 10 x 37,7 / I 10 x 44,7

W 250 x 44,8W 10 x 30


W 310 x 21,0W 12 x 14


W 310 x 23,8W 12 x 16

VE 300 x 26VS 300 x 23 / VS 300 x 25
W 310 x 28,3W 12 x 19
I 10 x 37,7
VE 300 x 26VS 300 x 26 / VS 300 x 27
VS 300 x 28 / VS 300 x 29
W 310 x 32,7W 12 x 22
I 10 x 37,7 / I 10 x 44,7
 VS 300 x 31 / VS 300 x 32
VS 300 x 33 / VS 300 x 34
VS 300 x 36
W 310 x 38,7W 12 x 26
I 10 x 37,7 / I 10 x 44,7
 VS 300 x 37 / VS 300 x 38
VS 300 x 41 / VS 300 x 43
W 310 x 44,5W 12 x 30
I 12 x 60,7
 VS 300 x 46
W 310 x 52,0W 12 x 35
I 12 x 60,7 / I 12 x 67,0
VEE 300 x 50VS 300 x 61
W 360 x 32,9W 14 x 22

VE 350 x 35VS 350 x 30 / VS 350 x 31
VS 350 x 33 / VS 350 x 34
W 360 x 39,0W 14 x 26

VE 350 x 35VS 350 x 36 / VS 350 x 38
VS 350 x 39
W 360 x 44,0W 14 x 30
I 12 x 60,7 / I 12 x 67,0
 VS 350 x 42 / VS 350 x 46
W 360 x 51,0W 14 x 34
I 12 x 60,7 / I 12 x 67,0
 VS 350 x 49 / VS 350 x 51
W 360 x 57,8W 14 x 38
I 12 x 60,7 / I 12 x 67,0
 VS 350 x 58
W 360 x 64,0W 14 x 43


W 360 x 72,0W 14 x 48


W 360 x 79,0W 14 x 53


W 410 x 38,8W 16 x 26

 VS 400 x 37 / VS 400 x 38
W 410 x 46,1W 16 x 31

VE 400 x 44VS 400 x 44
W 410 x 53,0W 16 x 36

 VS 400 x 49 / VS 400 x 53
W 410 x 60,0W 16 x 40

 VS 400 x 58
W 410 x 67,0W 16 x 45

 VS 400 x 68
W 410 x 75,0W 16 x 50

 VS 400 x 78
W 460 x 52,0W 18 x 35

 VS 450 x 51
W 460 x 60,0W 18 x 40

VE 450 x 59VS 450 x 59 / VS 450 x 60
W 460 x 68,0W 18 x 46


W 460 x 74,0W 18 x 50

 VS 450 x 70 / VS 450 x 71
W 460 x 82,0W 18 x 55

 VS 450 x 80
W 460 x 89,0W 18 x 60

 VS 450 x 83
W 530 x 66,0W 21 x 44

VE 500 x 61VS 500 x 61
W 530 x 72,0W 21 x 48

VE 500 x 73VS 500 x 73
W 530 x 74,0W 21 x 50

 VS 500 x 73
W 530 x 82,0W 21 x 55

VE 500 x 79VS 550 x 75
W 530 x 85,0W 21 x 57

 VS 500 x 86
W 530 x 92,0W 21 x 62

 VS 500 x 97
W 610 x 101,0W 24 x 68

 VS 550 x 100 / VS 600 x 95
W 610 x113,0W 24 x 76

 VS 600 x 111
W 610 x 155,0W 24 x 104

 VS 600 X 152
W 610 x 174,0W 24 x 117

TABELA DE EQUIVALÊNCIA PARA COLUNAS
PERFIS LAMINADOS (ASTM)PERFIS SOLDADOS
ABAS PARALELASABAS INCLINADAS ELETROSSOLDADOSSOLDADOS
mm x Kg/mpol. x lb/ftpol. x Kg/mmm x Kg/mmm x Kg/m

PERFIS H
W 150 x 22,5W 6 x 15CE 150 x 20CS 150 x 25 / CVS 150 x 22
CVS 150 x 24
W 150 x 29,8W 6 x 20CS 150 x 29 / CS 150 x 31
W 150 x 37,1W 6 x 25CS 150 x 37 / CS 150 x 45
W 200 x 35,9W 8 x 24CVS 200 x 34 / CVS 200 x 36
CVS 200 x 37 / CVS 200 x 38
W 200 x 46,1W 8 x 31CS 200 x 50 / CVS 200 x 46
HP 200 x 53,0HP 8 x 36CS 200 x 50 / CS 200 x 61
HP 250 x 62,0HP 10 x 42CS 250 x 63 / CS 250 x 66
CVS 250 x 56 / CVS 250 x 64
CVS 250 x 72
W 250 x 73,0W 10 x 49CS 250 x 76 / CS 250 x 79
CVS 250 x 72
W 250 x 80,0W 10 x 54CS 250 x 79 / CS 250 x 84
HP 250 x 85,0HP 10 x 57CS 250 x 84
W 250 x 89,0W 10 x 60CS 250 x 90 / CS 250 x 95
CS 250 x 108
HP 310 x 79,0HP 12 x 53CE 300 x 76CS 300 x 76 / CVS 300 x 79
CVS 300 x 80 / CVS 300 x 83
CVS 300 x 85
HP 310 x 93,0HP 12 x 63CS 300 x 95 / CVS 300 x 94
CVS 300 x 95
W 310 x 97,0W 12 x 65CS 300 x 95 / CS 300 x 102
CVS 300 x 100
W 310 x 107,0W 12 x 72CS 300 x 109 / CS 300 x 115
CVS 300 x 113
HP 310 x 110HP 12 x 74CS 300 x 109 / CS 300 x 110
W 310 x 117,0W 12 x 79CS 300 x 122 / CS 300 x 131
HP 310 x 125HP 12 x 84CS 300 x 122 / CS 300 x 131
CS 300 x 138 / CS 300 x 149
W 360 x 110W 14 x 74CVS 350 x 105
W 360 x 122W 14 x 82CVS 350 x 128
CVS 350 x 136
CVS 350 x 118

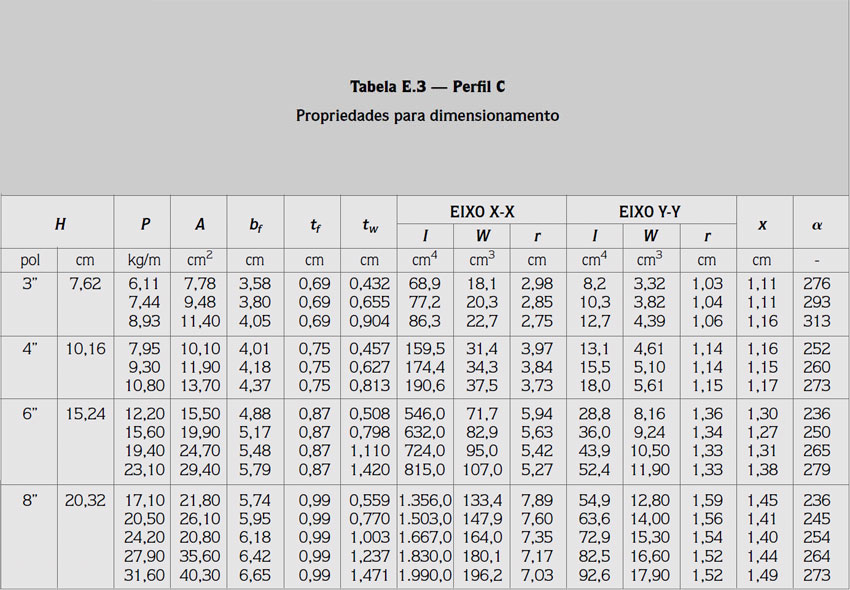

PERFIL "C" LAMINADO

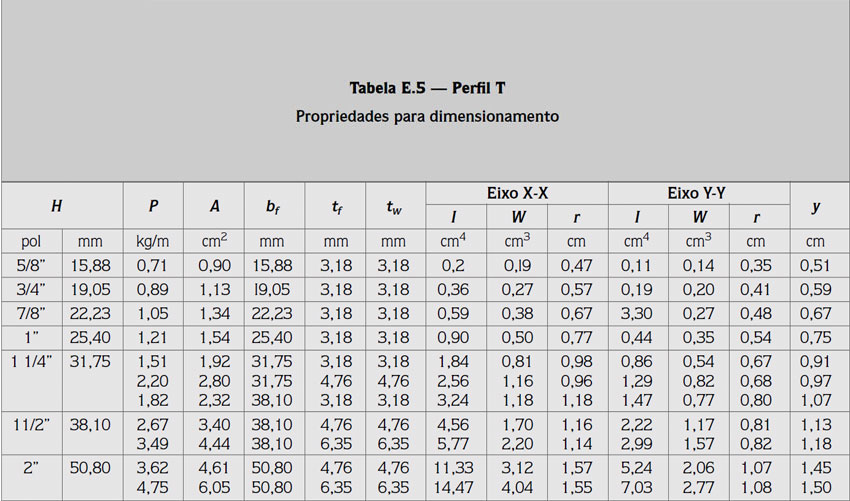

PERFIL "T" LAMINADO

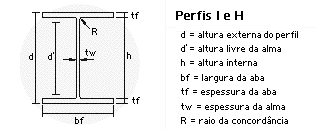

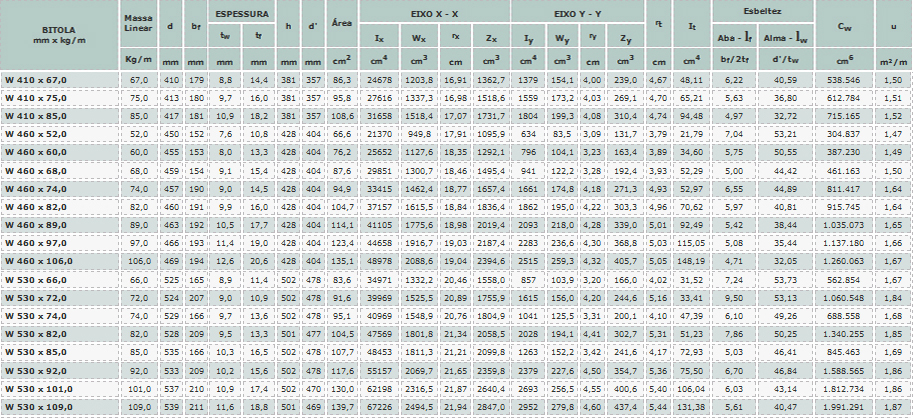

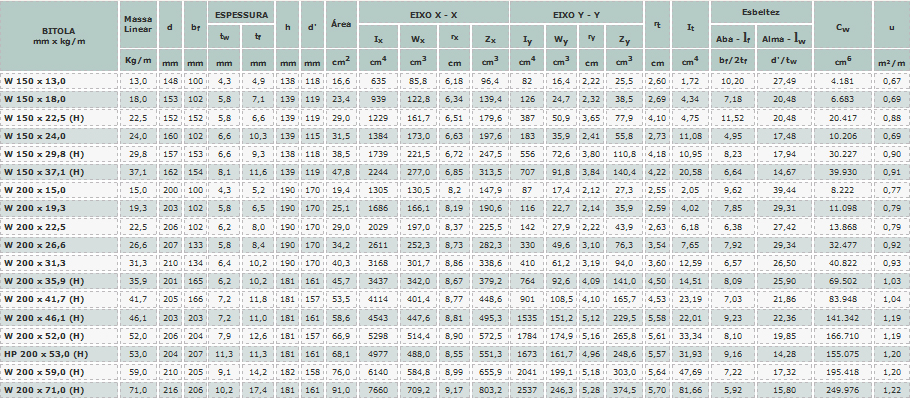

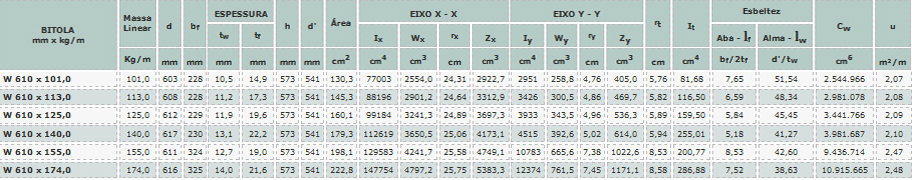

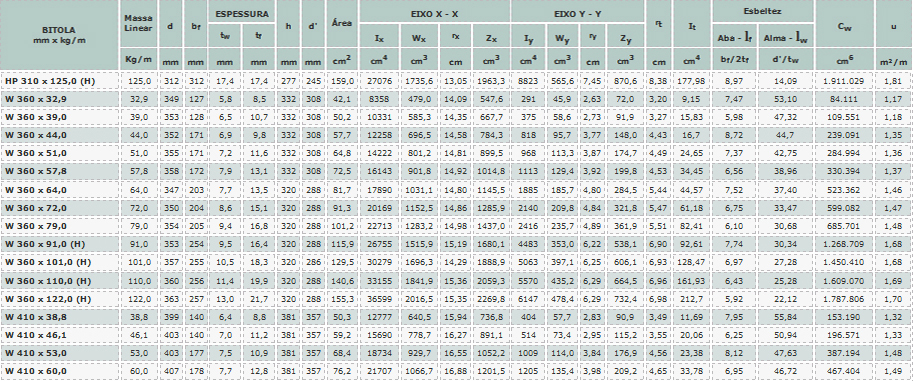

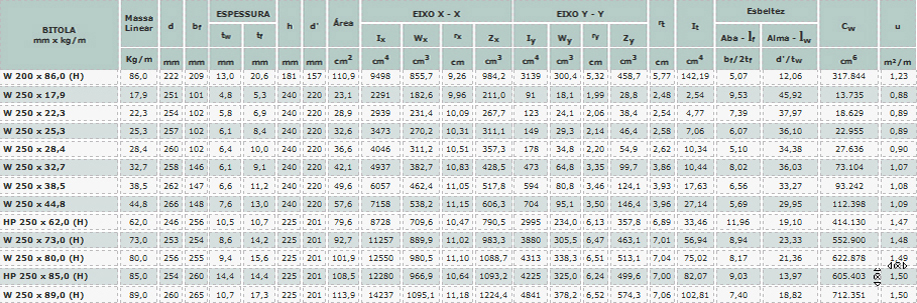

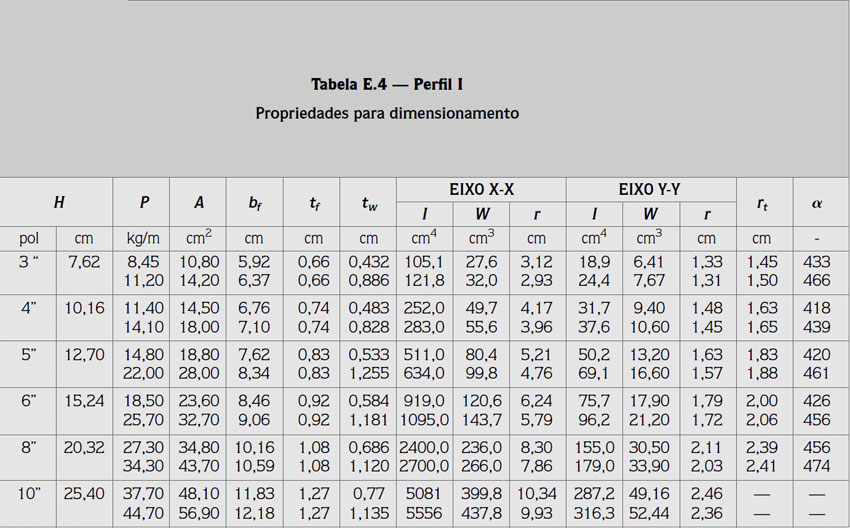

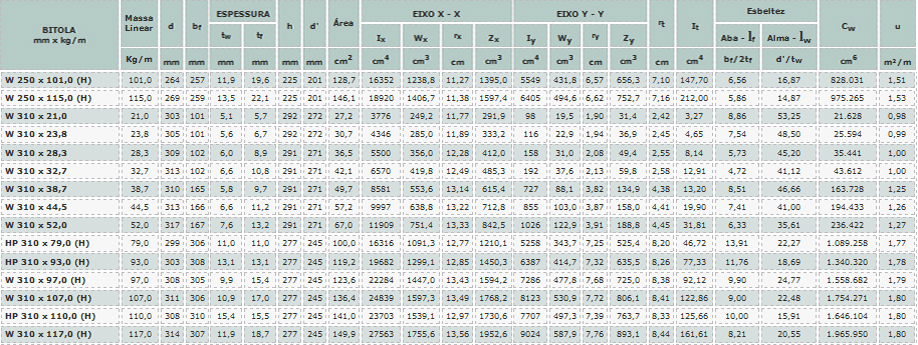

PERFIL LAMINADO "I" E "H"
